图文详解冷库制冷设备设计原理

2020-5-29 14:48:13浏览次数:

自19世纪末,冷库一直是物流业的重要组成部分。冷库主要用作对食品、乳制品、肉类、水产、禽类、果蔬、饮料、花卉、绿植、茶叶、药品、化工原料、电子仪表仪器、烟草、酒精饮料等半成品及成品的恒温恒湿贮藏。近年,随着科学技术的飞速发展着,制冷行业在中国也有了显著的发展,冷藏作为一种储物方式,已经在人们的日常生活中占据着独特的地位。在冷库中,制冷设备对冷藏起着决定性作用,如若制冷设备出现问题,冷库功能将无法正常运行。因此,冷库制冷设备设计、修理和保养工作将尤为重要。

按储物种类分,有食品冷库、药品冷库、血浆冷冻库、疫苗冷库等多种形式。常见的冷库,多由制冷机制冷,利用气化温度很低的液体(氨或氟里昂)作为冷却剂,使其在低压和机械控制的条件下蒸发,吸收贮藏库内的热量,而达到冷却降温的目的,从而便于人们储存食物或者其他物品。

冷库的选择,与制冷设备的制冷效果密切相关,了解各类制冷系统有利于提高制冷设备的效率。今天带大家一起了解常见的冷库制冷设备设计和制冷系统原理,加深对制冷设备的认识。

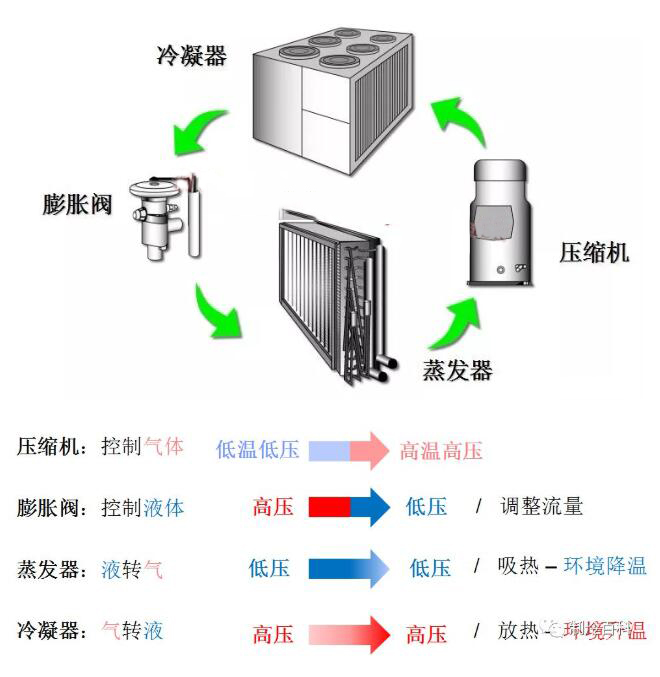

制冷循环系统:由压缩机、冷凝器、蒸发器和膨胀阀四个基本部件组成。


压缩机:

作用:吸入蒸发器内蒸气,维持其低温低压;压缩出高压、高温蒸气。

为什么要压缩?制冷剂要回收再利用。如不压缩,直接排入冷凝器。常温已高于制冷剂沸点温度,无法冷却、冷凝成液体。

压力越高,沸点越高;压力越低,沸点越低]。只有通过提高制冷剂的压力,使制冷剂的凝结点(沸点)高于室外温度,才能让制冷剂向室外散热,温度降低,制冷剂凝结成液体。水冷.jpg

冷凝器:

作用:将压缩机排出的高温高压蒸气冷却成液体;释放出的热量被水或空气带走。

可分为水冷式、空气冷却式、水和空气混合冷却式三种类型。

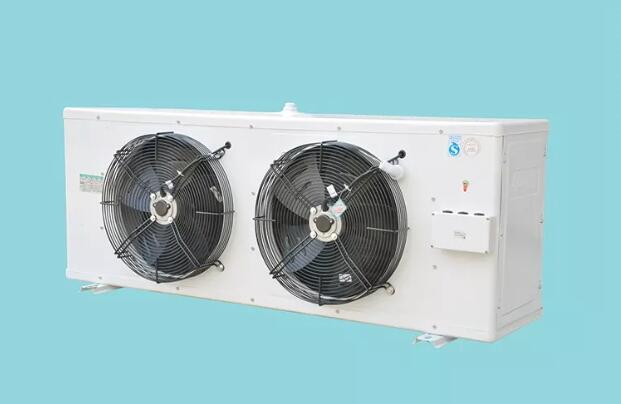

蒸发器:

作用:将液体蒸发成气体;吸收热量。

由于蒸发器的翅片间会不断产生冷凝水,阻碍空气的流动,所以蒸发器的片距比起冷凝器要大些,此外蒸发器翅片的表面还要进行亲水处理(亲水铝箔),以降低冷凝水的表面张力,使空气气流通截面积增大。


节流膨胀阀装置:

作用:节流降压;调节流量。

当制冷剂流体通过一小孔时,一部分静压力转变为动压力,流速急剧增大,成为湍流流动,流体发生扰动,摩擦阻力增加,静压下降,使流体达到降压调节流量的目的。

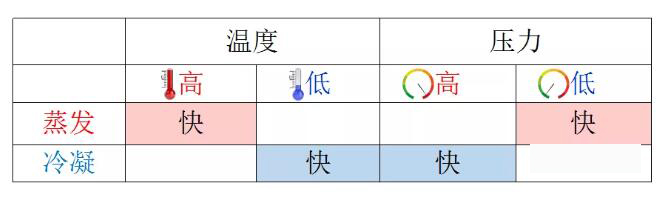

温度、压力对蒸发和冷凝的影响:


最后,小编献上市面上常用的制冷系统工业设计原理,制冷设备系统原理还要很多,今天只介绍其中最常见的,希望广大读者一起分享。

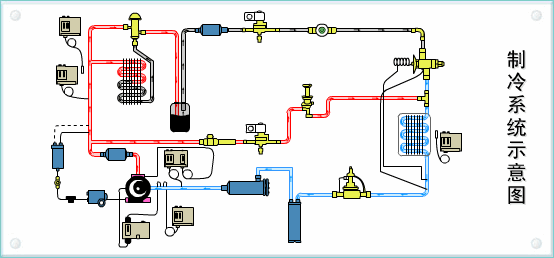

涡旋式制冷系统如下图所示:



逆卡诺循环制冷系统图如下:



三个单极压缩循环组成的复叠式制冷循环系统图如下:

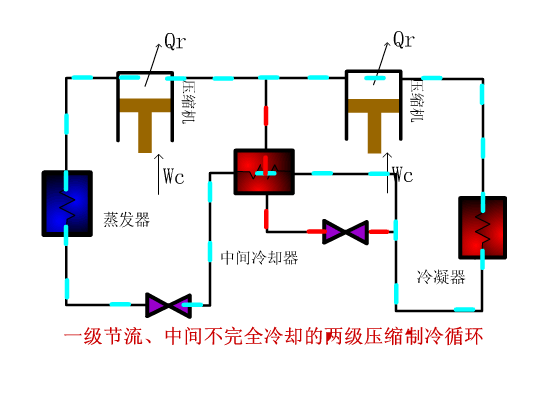

一级节流、中间不完全冷却的两级压缩机循环图如下:
